ТУ 16.К99-048-2012

Огнестойкий
Низкотоксичный
С пониженным дымо- и газовыделением
Групповой прокладки
Без экрана
С общим экраном

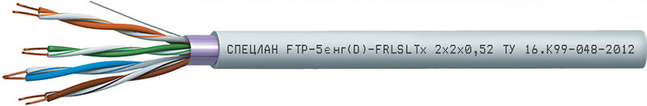

СПЕЦЛАН FTP-5eнг(D)-FRLSLTx - кабели симметричные СПЕЦЛАН ® для структурированных кабельных систем (F/UTP) категории 5e, огнестойкие, групповой прокладки c пониженным дымо- и газовыделением с низкой токсичностью продуктов горения

Назначение

Для групповой стационарной прокладки
Для структурированных кабельных систем, категории 5 (стандарты: ISO/IEC 11801, IEC 61156-2)

Кабели СПЕЦЛАН FTP-5eнг(D)-FRLSLTx допускается использовать

Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, D_H, не более, мм	Расчетная масса 1 км кабелей, кг
0,52	2	7,5	44,5
0,52	4	8,5	59,7

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 8×D_H

монтаж: 8×D_H

Диапазон температур, °С

эксплуатация: от –40 до +70

монтаж: от –10 до +50

* D_H — наружный размер кабеля

Конструкция

Количество пар

: 2, 4

Диаметр жил

: 0,52 мм

Жилы

: однопроволочные медные

Изоляция

: полимерный материал

Скрутка

: парная

Экран

: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки

Оболочка

: ПВХ пониженной пожарной опасности,с низкой токсичностью продуктов горения, белого цвета

Гарантийный срок эксплуатации

кабелей СПЕЦЛАН FTP-5eнг(D)-FRLSLTx

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СПЕЦЛАН FTP-5eнг(D)-FRLSLTx по ГОСТ 31565 — 2012 П4.1.2.1.2

Нераспространение горения при групповой прокладке (категория D)
Огнестойкость 180 минут

Электрические параметры

Электрическое сопротивление жилы при 20 °C, не более: 95,0 Ом / 1000 м
Омическая асимметрия жил в рабочей паре на длине 100 м, не более: 3%
Электрическое сопротивление изоляции жил при 20 °C, не менее: 150 МОм × км
Емкостная асимметрия пары относительно земли на длине 1000 м, не более: 3400 пФ
Испытательное напряжение между жилами и между жилами и экраном в течение 1 мин.: 1,0 кВ

Техсправка по пожарной нагрузке

Число пар в кабелях, N	Объем горючей массы полимерных элементов в кабеле, лx10^-3/м
2	17,6
4	28,9

Пример записи при заказе кабеля и в документации другого изделия

СПЕЦЛАН FTP-5eнг(D)-FRLSLTx 2x2x0,52 ТУ 16.К99-048-2012


2x2x0,52
4x2x0,52

Технический регламент о требованиях пожарной безопасности

231.pdf

pdf (773 КБ)

Сертификат соответствия	RU-C-RU.ЭО30.В. 00630/26
Срок действия	22 сентября 2026 — 21 сентября 2031 (включительно)

Распространяется на кабели марок

СПЕЦЛАН FTP-5eнг(D)-FRLSLTx Nx2x0,52
