СК-ОКРАнг(A)-HF-Т-Z1Z2(Б)-Z3

ТУ 27.31.11-151-47273194-2025

  • Безгалогенный
  • Групповой прокладки
СК-ОКРАнг(A)-HF-Т

СК-ОКРАнг(A)-HF-Т - Кабели оптические распределительные для внутренней прокладки

Назначение

  • Для прокладки внутри зданий и сооружений

Кабели СК-ОКРАнг(A)-HF-Т допускается использовать

  • Внутри помещений

Преимущества и особенности

  • Стойкость к изгибам
  • Полностью диэлектрическая конструкция
  • Пожаробезопасный при групповой прокладке

Массогабаритные параметры


Наружный размер
кабелей,DH, мм 		Расчетная масса
1 км кабелей, кг
СК-ОКРАнг(A)-HF-Т-2G657A1(Б)-0,55,5±0,224,1
СК-ОКРАнг(A)-HF-Т-2OM2(Б)-0,55,5±0,224,1
СК-ОКРАнг(A)-HF-Т-2OM3(Б)-0,55,5±0,224,1
СК-ОКРАнг(A)-HF-Т-2OM4(Б)-0,55,5±0,224,1
СК-ОКРАнг(A)-HF-Т-2OM5(Б)-0,55,5±0,224,1
СК-ОКРАнг(A)-HF-Т-2G657A1(Б)-1,05,5±0,224,8
СК-ОКРАнг(A)-HF-Т-2OM2(Б)-1,05,5±0,224,8
СК-ОКРАнг(A)-HF-Т-2OM3(Б)-1,05,5±0,224,8
СК-ОКРАнг(A)-HF-Т-2OM4(Б)-1,05,5±0,224,8
СК-ОКРАнг(A)-HF-Т-2OM5(Б)-1,05,5±0,224,8
СК-ОКРАнг(A)-HF-Т-4G657A1(Б)-0,55,5±0,225,7
СК-ОКРАнг(A)-HF-Т-4OM2(Б)-0,55,5±0,225,7
СК-ОКРАнг(A)-HF-Т-4OM3(Б)-0,55,5±0,225,7
СК-ОКРАнг(A)-HF-Т-4OM4(Б)-0,55,5±0,225,7
СК-ОКРАнг(A)-HF-Т-4OM5(Б)-0,55,5±0,225,7
СК-ОКРАнг(A)-HF-Т-4G657A1(Б)-1,05,5±0,226,3
СК-ОКРАнг(A)-HF-Т-4OM2(Б)-1,05,5±0,226,3
СК-ОКРАнг(A)-HF-Т-4OM3(Б)-1,05,5±0,226,3
СК-ОКРАнг(A)-HF-Т-4OM4(Б)-1,05,5±0,226,3
СК-ОКРАнг(A)-HF-Т-4OM5(Б)-1,05,5±0,226,3
СК-ОКРАнг(A)-HF-Т-6G657A1(Б)-0,56,5±0,232,1
СК-ОКРАнг(A)-HF-Т-6OM2(Б)-0,56,5±0,232,1
СК-ОКРАнг(A)-HF-Т-6OM3(Б)-0,56,5±0,232,1
СК-ОКРАнг(A)-HF-Т-6OM4(Б)-0,56,5±0,232,1
СК-ОКРАнг(A)-HF-Т-6OM5(Б)-0,56,5±0,232,1
СК-ОКРАнг(A)-HF-Т-6G657A1(Б)-1,06,5±0,232,7
СК-ОКРАнг(A)-HF-Т-6OM2(Б)-1,06,5±0,232,7
СК-ОКРАнг(A)-HF-Т-6OM3(Б)-1,06,5±0,232,7
СК-ОКРАнг(A)-HF-Т-6OM4(Б)-1,06,5±0,232,7
СК-ОКРАнг(A)-HF-Т-6OM5(Б)-1,06,5±0,232,7
СК-ОКРАнг(A)-HF-Т-8G657A1(Б)-0,56,5±0,233,6
СК-ОКРАнг(A)-HF-Т-8OM2(Б)-0,56,5±0,233,6
СК-ОКРАнг(A)-HF-Т-8OM3(Б)-0,56,5±0,233,6
СК-ОКРАнг(A)-HF-Т-8OM4(Б)-0,56,5±0,233,6
СК-ОКРАнг(A)-HF-Т-8OM5(Б)-0,56,5±0,233,6
СК-ОКРАнг(A)-HF-Т-8G657A1(Б)-1,06,5±0,234,2
СК-ОКРАнг(A)-HF-Т-8OM2(Б)-1,06,5±0,234,2
СК-ОКРАнг(A)-HF-Т-8OM3(Б)-1,06,5±0,234,2
СК-ОКРАнг(A)-HF-Т-8OM4(Б)-1,06,5±0,234,2
СК-ОКРАнг(A)-HF-Т-8OM5(Б)-1,06,5±0,234,2
СК-ОКРАнг(A)-HF-Т-12G657A1(Б)-0,57,2±0,240,2
СК-ОКРАнг(A)-HF-Т-12OM2(Б)-0,57,2±0,240,2
СК-ОКРАнг(A)-HF-Т-12OM3(Б)-0,57,2±0,240,2
СК-ОКРАнг(A)-HF-Т-12OM4(Б)-0,57,2±0,240,2
СК-ОКРАнг(A)-HF-Т-12OM5(Б)-0,57,2±0,240,2
СК-ОКРАнг(A)-HF-Т-12G657A1(Б)-1,07,2±0,240,9
СК-ОКРАнг(A)-HF-Т-12OM2(Б)-1,07,2±0,240,9
СК-ОКРАнг(A)-HF-Т-12OM3(Б)-1,07,2±0,240,9
СК-ОКРАнг(A)-HF-Т-12OM4(Б)-1,07,2±0,240,9
СК-ОКРАнг(A)-HF-Т-12OM5(Б)-1,07,2±0,240,9

Минимальный срок службы

15 лет

Минимальный радиус изгиба, DH*

эксплуатация: 10×DH

Диапазон температур, °С

эксплуатация: от –10 до +50

монтаж: от –10 до +40

* DH — наружный размер кабеля

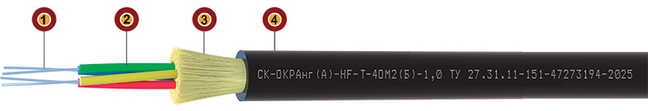

Конструкция

1

оптическое волокно (ОВ) в первичном защитном покрытии

2

плотное вторичное защитное покрытие ОВ

3

распределенный силовой элемент из арамидных нитей

4

наружная оболочка
Z1Количество ОВ2; 4; 6; 8; 12
Z2
Тип ОВ
G.657.A1
OM2; OM3; OM4; OM5

СК

- обозначение, индивидуализирующее ООО НПП «Спецкабель»

ОК

- оптический кабель

Р

- распределительные

А

- распределенный силовой элемент из арамидных нитей

нг(A)-HF

- не распространяющий горение при групповой прокладке и не выделяющий коррозионно-активных газообразных продуктов при горении и тлении

Т

- ОВ в плотном вторичном защитном покрытии, уложенные параллельно оси ОК

(Б)

- ОВ в плотном вторичном защитном покрытии

Гарантийный срок эксплуатации

2 года с даты ввода в эксплуатацию
но не более 2,5 лет с даты изготовления

Класс пожарной опасности

кабелей СК-ОКРАнг(A)-HF-Т по ГОСТ 31565 — 2012 — П1б.8.1.2.1

Нераспространение горения при групповой прокладке (категория A)

Основные технические параметры

Коэффициент затухания α, дБ/км

Для кабелей с ОВ G.657.A1 на длине волны

- λ=1310 нм
- λ=1550 нм

0,6
0,4

Для кабелей с ОВ OM2; OM3; OM4; OM5 на длине волны

- λ=850 нм
- λ=1300 нм

4,0
1,5

Z3 Допустимое растягивающее усилие, кН

0,5
1,0

Допустимое раздавливающее усилие, кН/100 мм

0,3

Пример записи при заказе кабеля и в документации другого изделия

СК-ОКРАнг(A)-HF-Т-8OM5(Б)-1,0 ТУ 27.31.11-151-47273194-2025

Технический регламент о требованиях пожарной безопасности

232.pdf

pdf (1 МБ)

Сертификат соответствияRU C-RU.ЭО30В.00629/26
Срок действия04 сентября 2026 — 03 сентября 2031 (включительно)
