ТУ 27.31.11-152-47273194-2025

Одиночной прокладки

СК-ОКСАн-Т - Кабели оптические распределительные для наружной прокладки

Назначение

Распределительные для наружной прокладки

Кабели СК-ОКСАн-Т допускается использовать

Внутри и вне помещений

Преимущества и особенности

Стойкость к изгибам
Полностью диэлектрическая конструкция

Массогабаритные параметры

	Наружный размер кабелей, D_H, мм	Расчетная масса 1 км кабелей, кг
СК-ОКСАн-Т-2G657A1(Б)-1,0	7,0±0,4	36,5
СК-ОКСАн-Т-2G657A1(Б)-2,5	7,0±0,4	38,1
СК-ОКСАн-Т-4G657A1(Б)-1,0	7,0±0,4	38
СК-ОКСАн-Т-4G657A1(Б)-2,5	7,0±0,4	39,6
СК-ОКСАн-Т-6G657A1(Б)-1,0	8,0±0,4	45,7
СК-ОКСАн-Т-6G657A1(Б)-2,5	8,0±0,4	47,3
СК-ОКСАн-Т-8G657A1(Б)-1,0	8,0±0,4	47,2
СК-ОКСАн-Т-8G657A1(Б)-2,5	8,0±0,4	48,8

Минимальный срок службы

15 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 10×D_H

Диапазон температур, °С

эксплуатация: от –60 до +70

монтаж: от –10 до +40

* D_H — наружный размер кабеля

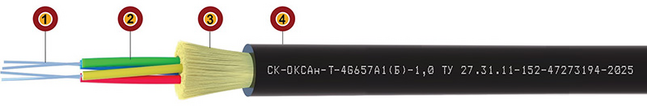

Конструкция

1

оптическое волокно (ОВ) в первичном защитном покрытии

2

плотное вторичное защитное покрытие ОВ

3

распределенный силовой элемент из арамидных нитей

4

наружная оболочка из термопластичного полиуретана (ТПУ)

Z1	Количество ОВ	2; 4; 6; 8
	Тип ОВ	G.657.A1
Z2	Допустимое растягивающее усилие, кН	1,0 2,5

СК

- обозначение, индивидуализирующее ООО НПП «Спецкабель»

ОК

- оптический кабель

С

- для внутренней и наружной прокладки на стационарных объектах и сооружениях

А

- распределенный силовой элемент из арамидных нитей

н

- не распространяющий горение при одиночной прокладке

Т

- ОВ в плотном вторичном защитном покрытии, уложенные параллельно оси ОК

(Б)

- ОВ в плотном вторичном защитном покрытии

Гарантийный срок эксплуатации

2 года с даты ввода в эксплуатацию
но не более 2,5 лет с даты изготовления

Основные технические параметры

Коэффициент затухания α, дБ/км
Для кабелей с ОВ G.657.A1 на длине волны - λ=1310 нм - λ=1550 нм	0,6 0,4
Допустимое растягивающее усилие, кН	1,0 2,5
Допустимое раздавливающее усилие, кН/100 мм	3,0

Пример записи при заказе кабеля и в документации другого изделия

СК-ОКСАн-Т-Z1G657A1(Б)-Z2 ТУ 27.31.11-152-47273194-2025

Маркоразмер
СК-ОКСАн-Т-2G657A1(Б)-1,0
СК-ОКСАн-Т-2G657A1(Б)-2,5
СК-ОКСАн-Т-4G657A1(Б)-1,0
СК-ОКСАн-Т-4G657A1(Б)-2,5
СК-ОКСАн-Т-6G657A1(Б)-1,0
СК-ОКСАн-Т-6G657A1(Б)-2,5
СК-ОКСАн-Т-8G657A1(Б)-1,0
СК-ОКСАн-Т-8G657A1(Б)-2,5

Технический регламент о требованиях пожарной безопасности

230.pdf

pdf (835 КБ)

Сертификат соответствия	RU C-RU.ЭО30.В00626/26
Срок действия	04 сентября 2026 — 03 сентября 2031 (включительно)

Распространяется на кабели марок

СК-ОКСАн-Т-Z1G657A1(Б)-Z2
