СКАЛА-ОКЗЛнг(A)-FRHF-Z1Z2(Б)-1,5

ТУ 27.31.11-131-47273194-2025

  • Огнестойкий
  • Морозостойкий
  • Бронированный
  • Безгалогенный
  • Групповой прокладки
СКАЛА-ОКЗЛнг(A)-FRHF

СКАЛА-ОКЗЛнг(A)-FRHF - Кабели оптические огнестойкие бронированные

Назначение

  • Для систем противопожарной защиты
  • Для передачи информационного сигнала в составе магистральных оптических линий связи, в системах мониторинга и видеонаблюдения промышленных объектов и в других системах связи, в том числе на наземном и подземном транспорте

Кабели СКАЛА-ОКЗЛнг(A)-FRHF допускается использовать

  • Внутри и вне помещений

Преимущества и особенности

  • Защита от воздействия грызунов
  • Стойкость к продольному распространению воды
  • Пожаробезопасное исполнение
  • Стойкость к воздействию повышенной относительной влажности воздуха 98%
  • Соответствует ГОСТ Р 52266-2020

Массогабаритные параметры

Наружный размер кабелей, DH, мм Расчетная масса 1 км кабелей, кг
СКAЛA-ОКЗЛнг(A)-FRHF-4G657A1(Б)-1,510,6±0,5176,1
СКAЛA-ОКЗЛнг(A)-FRHF-6G657A1(Б)-1,510,6±0,5176
СКAЛA-ОКЗЛнг(A)-FRHF-8G657A1(Б)-1,510,6±0,5175,9

Минимальный срок службы

25 лет

Минимальный радиус изгиба, DH*

эксплуатация: 20×DH

Диапазон температур, °С

эксплуатация: от –60 до +70

монтаж: от –30 до +40

* DH — наружный размер кабеля

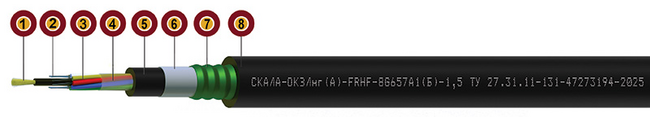

Конструкция

1

центральный силовой элемент

2

оптическое волокно (ОВ)

3

плотное вторичное защитное покрытие ОВ

4

герметизирующий заполнитель

5

внутренняя оболочка

6

гидрофобный заполнитель

7

броня из гофрированной стальной ленты

8

наружная оболочка

Z1Количество ОВ4; 6; 8
Z2Тип ОВG.657.A1

СКАЛА®

- товарный знак

ОК

- оптический кабель

З

- подземный

Л

- броня из гофрированной стальной ленты

нг(A)-FRHF

- огнестойкий, не распространяющий горение при групповой прокладке и не выделяющий коррозионно-активных газообразных продуктов при горении и тлении

(Б)

- ОВ в плотном вторичном защитном покрытии

Гарантийный срок эксплуатации

2 года с даты ввода в эксплуатацию
но не более 2,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАЛА-ОКЗЛнг(A)-FRHF по ГОСТ 31565 — 2012 — П1б.1.1.2.1

Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Основные технические параметры

Коэффициент затухания α, дБ/км

Для кабелей с ОВ G.657.A1 на длине волны

- λ=1310 нм
- λ=1550 нм



0,6
0,4

Допустимое растягивающее усилие, кН

1,5

Допустимое раздавливающее усилие, кН/100 мм

3

Стойкость к одиночному удару, Дж5

Стойкость к изгибам на угол ±90° при температуре минус 30 °С, циклов, не менее

20

Стойкость к осевым кручениям на угол ±180°, циклов, не менее

10

Пример записи при заказе кабеля и в документации другого изделия

СКАЛА-ОКЗЛнг(A)-FRHF-8G657A1(Б)-1,5 ТУ 27.31.11-131-47273194-2025

СКAЛA-ОКЗЛнг(A)-FRHF-4G657A1(Б)-1,5
СКAЛA-ОКЗЛнг(A)-FRHF-6G657A1(Б)-1,5
СКAЛA-ОКЗЛнг(A)-FRHF-8G657A1(Б)-1,5

Технический регламент о требованиях пожарной безопасности

188.pdf

pdf (463 КБ)

Сертификат соответствияRU-C-RU.ПБ68.В.02475/25
Срок действия29 декабря 2025 — 28 декабря 2030 (включительно)
