ТУ 27.32.13-158-47273194-2025

С общим экраном

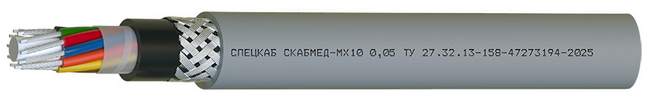

Кабель СКАБМЕД-МХ10 0,05 - кабель для приборов кардиодиагностики

Назначение

Для передачи электрокардиосигнала в регистрирующий прибор

Кабели СКАБМЕД-МХ10 0,05 допускается использовать

Внутри и вне помещений

Массогабаритные параметры

	Наружный размер кабелей, D_H, не более, мм	Расчетная масса 1 км кабелей, кг
СКАБМЕД-МХ10 0,05	5,2	29,1

Минимальный срок службы

7 лет

Минимальный радиус изгиба, D_H*

монтаж: 4×D_H

эксплуатация: 4×D_H

Диапазон температур, °С

эксплуатация: от –50 до +80

монтаж: от –20 до +50

* D_H — наружный размер кабеля

Конструкция

Жила

: многопроволочная медная луженая (10 медных луженых проволок номинальным диаметром 0,08 мм, скрученные вокруг арамидной нити)

Диаметр жил

: 0,36 ± 0,05 мм

Изоляция

: блоксополимер (диаметр по изоляции 0,70 ± 0,05 мм)

Сердечник

: 10 изолированных жил, скрученных между собой в сердечник вокруг корделя, выпрессованного из полимерного материала

Обмотка сердечника:

фторопластовая лента

Поясная изоляция

: Полупроводящая полимерная композиция (номинальный диаметр по поясной изоляции – 3,6 мм)

Экран

: общий в виде оплетки медных луженых проволок

Оболочка

: Термопластичный полиуретан

Гарантийный срок эксплуатации

кабелей СКАБМЕД-МХ10 0,05

1 год с даты ввода в эксплуатацию

но не более 1,5 лет с даты изготовления

Электрические параметры

Электрическое сопротивление токопроводящих жил постоянному току, при температуре 20 °С, не более, Ом/км		400
Сопротивление изоляции кабелей, при температуре 20 °С, не менее МОм		5000
Воздействие напряжение постоянного тока при прямом контакте электрода с оболочкой в течение 30 с		8000 В
Воздействие напряжение постоянного тока при расстоянии (3 ± 0,5) см между электродом и оболочкой в течение 30 с		15000 В

Пример записи при заказе кабеля и в документации другого изделия

СКАБМЕД-МХ10 0,05 ТУ 27.32.13-158-47273194-2025
