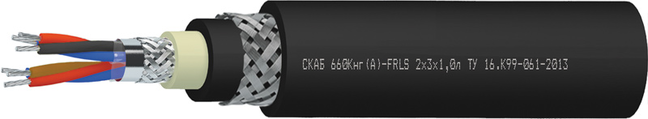

СКАБ 660Кнг(А)-FRLS Nx3xSл

Кабели СКАБ 660Кнг(А)-FRLS могут быть изготовлены с другими размерами, предусмотренными ТУ

ТУ 16.К99-061-2013

  • Огнестойкий
  • Бронированный
  • С пониженным дымо- и газовыделением
  • Групповой прокладки
  • С общим экраном
СКАБ 660Кнг(А)-FRLS Nx3xSл

СКАБ 660Кнг(А)-FRLS – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, троечной скрутки, групповой прокладки, огнестойкие, бронированные

Назначение

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Кабели СКАБ 660Кнг(А)-FRLS допускается использовать

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i
  • Внутри и вне помещений
  • В грунтах категории I — III
  • В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Минимальный срок службы

30 лет

Минимальный радиус изгиба, DH*

монтаж: 10×DH

эксплуатация: 10×DH

Диапазон температур, °С

эксплуатация: от –53 до +70

монтаж: от –15 до +50

* DH — наружный размер кабеля

Конструкция

Количество жил

: 1-24

Сечение жил

: 0,5-2,5 мм2

Жилы

: многопроволочные медные луженые

Изоляция

: кремнийорганическая керамообразующая резина

Скрутка

: троечная

Общий экран

: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки

Внутреннее заполнение

: полимерная композиция пониженной пожарной опасности

Оболочка

: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета

Броня

: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Защитный шланг

: аналогично оболочке

Гарантийный срок эксплуатации

кабелей СКАБ 660Кнг(А)-FRLS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660Кнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2

Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Массогабаритные параметры

Наружный размер кабелей, DH, не более, мм

Число троек в кабелях, NCечение жил, S, мм2
0,50,7511,52,5
116,517171818,5
22222,924,325,326,8
322,924,325,326,328,5
424,825,826,828,530,5
526,827,82930,533
628,530313335,9
728,530313335,9
830,531,53335,438,4
1034,936,938,440,843,8
1235,937,439,841,845,7
1437,439,841,343,847,7
1639,341,342,846,750,4
2042,845,747,750,955,8
2447,749,952,456,862,2

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, NCечение жил, S, мм2
0,50,7511,52,5
1403,3427,6449,2487,1547,1
2690,2738,8786,4863,81 020,2
3759,8821,9878,4980,81 170,4
4853,3929,8998,31 156,71 382
5951,51 071,91 191,31 336,81 612,7
61 085,51 220,21 318,31 532,91 860
71 123,91 266,71 374,91 608,91 966,7
81 254,61 424,11 544,41 771,22 318,9
101 527,41 688,92 036,82 3692 889,8
121 6342 014,22 1972 576,73 150,1
141 8132 183,22 434,42 858,93 510,9
162 111,22 405,42 632,23 107,33 882,4
202 468,82 819,83 150,63 733,64 558,1
242 914,23 3373 6704 2945 337

Электрические параметры

Электрические параметры

Номинальное сечение жил S, мм2

0,5

0,75

1,0

1,5

2,5

Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

40,7

26,0

22,3

14,3

7,63

Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

100

Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ

150

Рабочее переменное (постоянное) напряжение, не более, В

660 (1000)

Техсправка по пожарной нагрузке


Объем горючей массы, лx10-3/м
Ном. сеч. жил,
мм2 		Число троек
12345678101214162024
0,5209,1344,5380,8428,3478,9541,1561,8617,9733,1790,4917,2999,71151,31337,7
0,75218,5364,1403,7455,4520,8581,6604,6661,5786,6907,9993,61075,41246,11443,5
1226,6380,8423,3478,6548,3613637,9698,7891,6968,81052,51140,21341,41534,2
1,5240408,7456528,1597,9665,3693,5760,8979,61057,31150,71253,314711685,3
2,5258,8457,8512,4587662,1738,5771,3907,41091,81186,11311,514241652,31917,2

Пример записи при заказе кабеля и в документации другого изделия

СКАБ 660Кнг(А)-FRLS 3x3x0,75л ТУ 16.К99-061-2013

Маркоразмер
1x3x0,5
1x3x0,75
1x3x1
1x3x1,5
1x3x2,5
2x3x0,5
2x3x0,75
2x3x1
2x3x1,5
2x3x2,5
3x3x0,5
3x3x0,75
3x3x1
3x3x1,5
3x3x2,5
4x3x0,5
4x3x0,75
4x3x1
4x3x1,5
4x3x2,5
5x3x0,5
5x3x0,75
5x3x1
5x3x1,5
5x3x2,5
6x3x0,5
6x3x0,75
6x3x1
6x3x1,5
6x3x2,5
7x3x0,5
7x3x0,75
7x3x1
7x3x1,5
7x3x2,5
8x3x0,5
8x3x0,75
8x3x1
8x3x1,5
8x3x2,5
10x3x0,5
10x3x0,75
10x3x1
10x3x1,5
10x3x2,5
12x3x0,5
12x3x0,75
12x3x1
12x3x1,5
12x3x2,5
14x3x0,5
14x3x0,75
14x3x1
14x3x1,5
14x3x2,5
16x3x0,5
16x3x0,75
16x3x1
16x3x1,5
16x3x2,5
20x3x0,5
20x3x0,75
20x3x1
20x3x1,5
20x3x2,5
24x3x0,5
24x3x0,75
24x3x1
24x3x1,5
24x3x2,5

Технический Регламент Таможенного Союза 04/2011 «О безопасности низковольтного оборудования»

096.pdf

pdf (232 КБ)

Сертификат соответствияЕАЭС RU C-RU.АД38.В 00067/23
Срок действия28 ноября 2023 — 27 ноября 2028 (включительно)

Система сертификации в области промышленной и экологической безопасности «СертПромБезопасность»

053.pdf

pdf (740 КБ)

Сертификат соответствияС-ПЭ.120.ТУ.00329
Срок действия15 ноября 2024 — 14 ноября 2029 (включительно)

-

Срок действия03 марта 2021 — 03 марта 2026 (включительно)

Технический регламент о требованиях пожарной безопасности

138.pdf

pdf (1 МБ)

Сертификат соответствияRU С-RU.ПБ68.В.02202/25
Срок действия28 февраля 2025 — 27 февраля 2030 (включительно)

Система сертификации ИНТЕРГАЗСЕРТ

052.pdf

pdf (611 КБ)

Сертификат соответствияОГН4.RU.1104.B02471
Срок действия09 июня 2023 — 08 июня 2026 (включительно)

Декларация о соответствии требованиям технического регламента Евразийского экономического союза (ТР ЕАЭС 037/2016)

176.pdf

pdf (578 КБ)

Декларация о соответствииЕАЭС N RU Д-RU.PA02.B.21231/25
Срок действия24 февраля 2025 — 23 февраля 2030 (включительно)
