Кабели СКАБ 660Кнг(А)-LS могут быть изготовлены с другими размерами, предусмотренными ТУ

ТУ 16.К99-061-2013

Бронированный
С пониженным дымо- и газовыделением
Групповой прокладки
С общим экраном
С индивидуальной экранировкой пар/троек

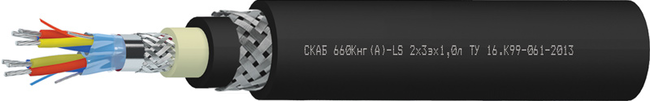

СКАБ 660Кнг(А)-LS – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными тройками, групповой прокладки, бронированные

Назначение

Для присоединения к стационарным электрическим приборам
Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Кабели СКАБ 660Кнг(А)-LS допускается использовать

Во взрывоопасных зонах по ГОСТ IEC 60079
В искробезопасных цепях Ex-i
Внутри и вне помещений
В грунтах категории I — III
В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 10×D_H

эксплуатация: 10×D_H

Диапазон температур, °С

эксплуатация: от –53 до +70

монтаж: от –15 до +50

* D_H — наружный размер кабеля

Конструкция

Количество жил

: 2-24

Сечение жил

: 0,5-2,5 мм²

Жилы

: многопроволочные медные луженые

Изоляция

: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением

Скрутка

: троечная

Экран тройки

: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки

Общий экран

: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки

Внутреннее заполнение

: полимерная композиция пониженной пожарной опасности

Оболочка

: полимерная композиция, не содержащая галогенов, черного цвета

Броня

: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Защитный шланг

: аналогично оболочке

Гарантийный срок эксплуатации

кабелей СКАБ 660Кнг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660Кнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2

Нераспространение горения при групповой прокладке (категория А)

Массогабаритные параметры

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
2	20	21	21,5	23,4	25,8
3	21	21,5	22,9	24,8	26,8
4	22	23,4	24,8	26,3	29
5	24,3	25,3	26,3	27,8	31
6	25,8	26,8	28,5	30	33,5
7	25,8	26,8	28,5	30	33,5
8	27,3	28,5	30	32	35,9
10	31	32,5	34,9	36,9	41,3
12	31,5	33,5	35,4	37,9	42,3
14	33	35,4	36,9	39,8	44,3
16	34,9	36,9	38,4	41,8	47,2
20	37,9	40,3	42,3	46,2	51,4
24	41,3	43,8	46,7	50,9	57,3

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
2	582,6	678,5	723,4	803,2	922,4
3	643,5	754	810,9	912,9	1 064,6
4	775,7	853	921,5	1 043,2	1 297,8
5	866,2	955,5	1 038,4	1 217,9	1 480,7
6	958,3	1 091	1 187,8	1 387,8	1 703,5
7	995	1 137,1	1 243,2	1 461,8	1 806,9
8	1 116,7	1 270,7	1 388,4	1 647,1	1 994,8
10	1 346,5	1 545,5	1 694,5	2 007,3	2 654,2
12	1 485,4	1 670,4	1 838,5	2 348,1	2 907,4
14	1 610	1 820,6	2 051,7	2 565	3 252,3
16	1 740,2	2 013,5	2 384	2 848,2	3 552,4
20	2 203,1	2 537,8	2 809,8	3 367,3	4 294,3
24	2 549,2	2 943,1	3 321,7	3 987,1	5 011,1

Электрические параметры

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

	Объем горючей массы, лx10^-3/м
Ном. сеч. жил, мм²	Число троек
Ном. сеч. жил, мм²	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	279,2	303,9	354,5	392,2	430,7	442,9	491,7	582,6	620,4	668,2	718,6	879,6	1004,3
0,75	296,4	340,2	378,7	420	472,5	486,3	529,2	628,7	670,8	723,7	836,3	962,6	1096,6
1	327,4	357,8	399,3	443,9	500	515,2	565,2	668,2	714	828,1	898,7	1027,1	1171,6
1,5	352,9	387,2	433,7	494,2	549,7	567,2	618,9	790,7	844,3	919,2	990,2	1139,7	1316,3
2,5	388,7	428,4	492,5	554,4	614	634,6	694	895,6	958,1	1036	1123,1	1310	1493,3

Пример записи при заказе кабеля и в документации другого изделия

СКАБ 660Кнг(А)-LS 3x3эx0,75л ТУ 16.К99-061-2013

Маркоразмер
2x3эx0,5
2x3эx0,75
2x3эx1
2x3эx1,5
2x3эx2,5
3x3эx0,5
3x3эx0,75
3x3эx1
3x3эx1,5
3x3эx2,5
4x3эx0,5
4x3эx0,75
4x3эx1
4x3эx1,5
4x3эx2,5
5x3эx0,5
5x3эx0,75
5x3эx1
5x3эx1,5
5x3эx2,5
6x3эx0,5
6x3эx0,75
6x3эx1
6x3эx1,5
6x3эx2,5
7x3эx0,5
7x3эx0,75
7x3эx1
7x3эx1,5
7x3эx2,5
8x3эx0,5
8x3эx0,75
8x3эx1
8x3эx1,5
8x3эx2,5
10x3эx0,5
10x3эx0,75
10x3эx1
10x3эx1,5
10x3эx2,5
12x3эx0,5
12x3эx0,75
12x3эx1
12x3эx1,5
12x3эx2,5
14x3эx0,5
14x3эx0,75
14x3эx1
14x3эx1,5
14x3эx2,5
16x3эx0,5
16x3эx0,75
16x3эx1
16x3эx1,5
16x3эx2,5
20x3эx0,5
20x3эx0,75
20x3эx1
20x3эx1,5
20x3эx2,5
24x3эx0,5
24x3эx0,75
24x3эx1
24x3эx1,5
24x3эx2,5

Технический Регламент Таможенного Союза 04/2011 «О безопасности низковольтного оборудования»
